autoCAD Herramientas Basicas

Posted by Edgar Fernando On 11:16 p. m. No comments

Las herramientas de ofrece autoCAD son muchas en este espacio voy a mostrarles como usar las basicas y mas necesarias, para los que quiera profundizar el tema pueden acceder al manual de autoCAD 2007 que esta montado en este space live, este es un atajo al pdf Image Hosted by ImageShack.us


Linea: esta herramienta permite realizar lineas rectas en el espacio de trabajo

Linea auxiliar: esta herramienta permite extender la linea a cada extremo del espacio de trabajo, sirve como lienas guias.

Polilinea: esta herramienta permite hacer un poligono, trazando las lienas de forma continua y dejandolas al final todas las lineas unidas, como un solo dibujo.
Poligono: esta herramienta permite realizar poligos exactos con la distancia de sus lados iguales al contrario de la polilinea.
Rectangulo: esta herramienta permite hacer cuadriláteros de manera mas practica.

Arco: esta herramienta permite realizar arcos entre dos puntos, en el caso de redondear esquinas.

Circulo: esta herramienta permite realizar circulos de forma muy exacta ya que podemos digitarle el radio o diametro.

Elipse: esta herramienta permite dar elipses que calzan exacto en los dibujos.

Sombreado: esta herramienta permite rellenar o dibujar formas dentro de los circulos, rectangulo, etc.

Tabla: esta herramienta permite hacer tablas con el numero de columnas y filas deseadas.

Texto: esta herramienta permite agregar texto con el tamaño y fuente deseada.

Borrar: esta herramienta va a cumplir exactamente igual las funciones de un borrador.

Copiar: esta herramienta permite de manera muy facil copiar los figuras exactamente iguales copiandolas en numero de veces deseadas.

Simetria: esta herramienta permite duplicar el dibujo seleccionado, entonces la copia va a salir como el reflejo de un espejo.

Desfase: esta herramienta permite copiar la linea seleccionada a una distancia dada.
Desplazar: esta herramienta permite mover lo dibujo a donde queramos.
Recortar: esta herramienta permite borrar partes entre cruces de lineas.

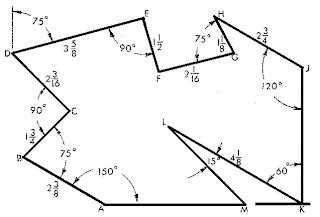

autoCAD funciona segun coordenadas, entonces para ver un claro ejemplo vamos a desarrollar la siguiente figura:


podemos observar que las medidas dadas estan el pulgadas por lo que vamos a trabajar en imperial. y tiene tanto angulos como lineas rectas, nos dirigimos a autoCAD y escogemos liena y digitamos (0,0) para que se nos ubique en el centro, estamos en el punto A de la imagen para el punto B tenemos un angulo de 150 grados, entonces digitamos @2-3/8<150, color="#000000">donde 2-3/8 significa la distancia de la linea que se quiere realizar, si es en milimetros el dato exacto, < significa el angulo por lo que a continuacion iria el dato en grado en este caso 150,
